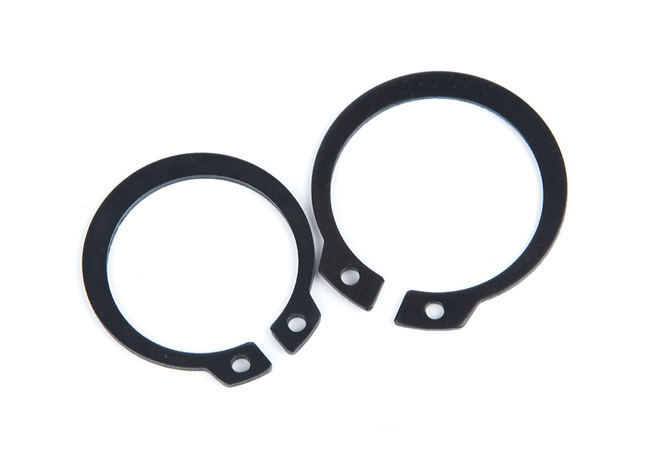

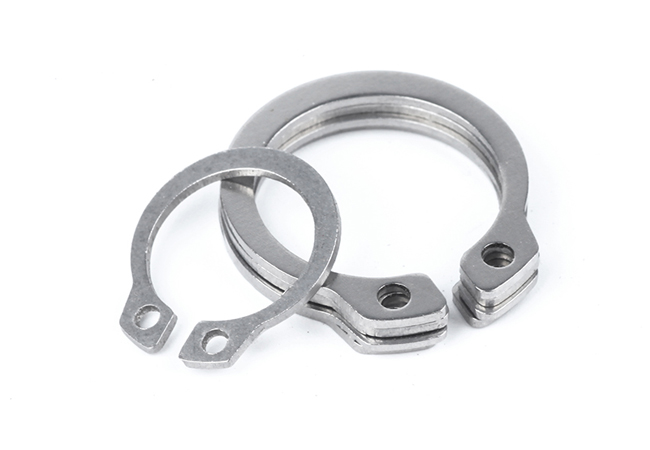

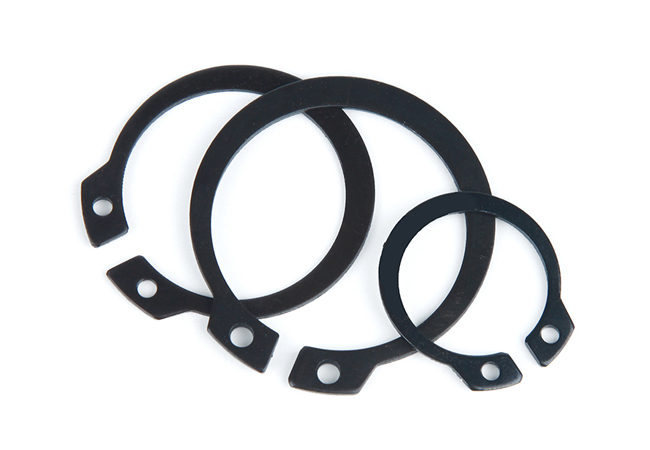

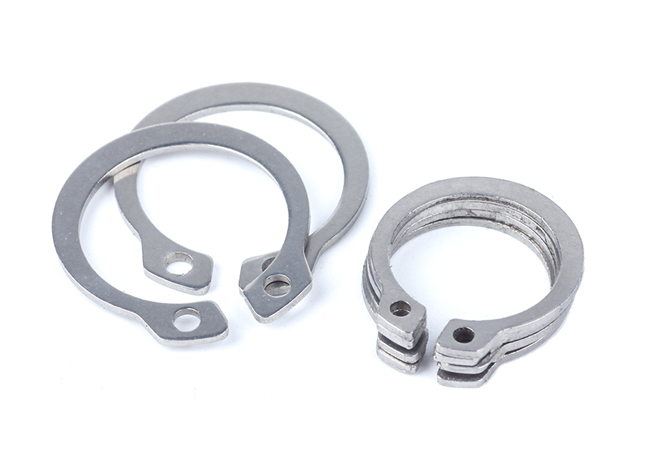

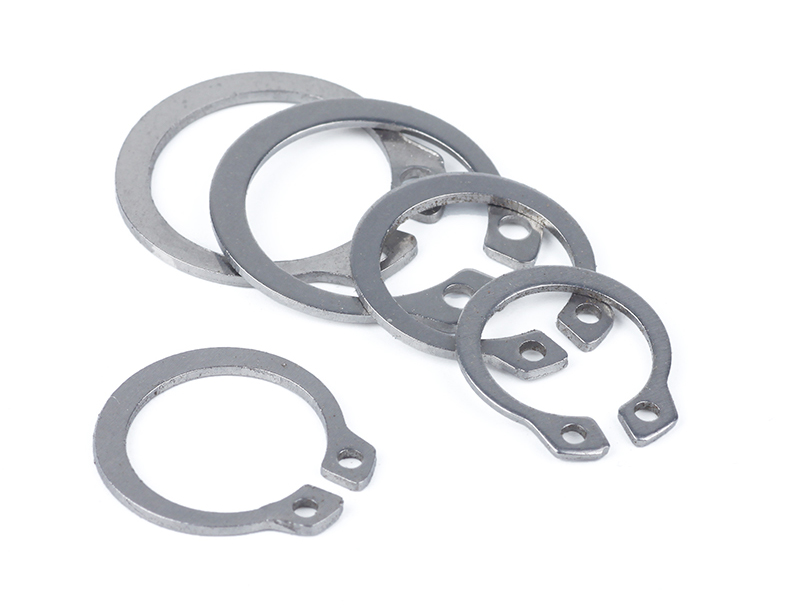

casa produtos Anel de retenção para o eixo

Anel de retenção para o eixo

  • Marca:

    T, TGR, XDM, OEM como exigência

  • Breve:

    Anéis "E", arruelas de pressão, GB896, DIN6799

  • Superfície:

    Polimento; Anodizar; Níquel, zinco, preto, estanho, cromo, revestimento de prata, tratamento térmico: endurecimento pontual, endurecimento por têmpera

  • Material:

    Aço inoxidável 304.316.316L, 410, Duplex2205.2507, Aço carbono 4.8 / 8.8 / 10.9 / 12.9grade

  • Tamanho:

    M0.8-M6,Personalizada

  • MOQ:

    Não hesite em contactar-nos para mais informações.
inquérito agora

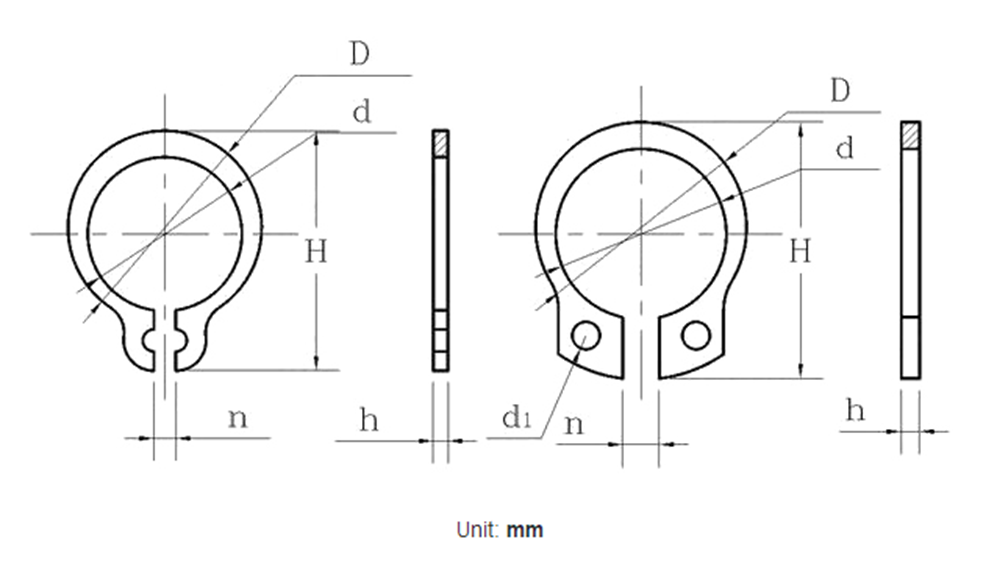

Detalhes do produto

Diâmetro nominal d 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
d max 2.74 3.74 4.74 5.64 6.56 7.46 8.46 9.4 10.3 11.1 12 13 13.9 14.8 15.8 16.6
min 2.55 3.55 4.55 5.45 6.32 7.22 8.22 8.94 9.84 10.64 11.54 12.54 13.44 14.34 15.34 16.14
h max 0.4 0.4 0.6 0.7 0.8 0.8 1 1 1 1 1 1 1 1 1 1.2
min 0.35 0.35 0.55 0.65 0.75 0.75 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 1.14
d1 min 1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7 2
Diâmetro nominal d 19 20 21 22 24 25 26 28 29 30 32 34 35 36 38 40
d max 17.6 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45 35.45 36.89
min 17.14 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7 34.7 35.6
h max 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.75 1.75 1.75
min 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.44 1.69 1.69 1.69
d1 min 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5 2.5 2.5
Diâmetro nominal d 42 45 48 50 52 55 56 58 60 62 63 65 68 70
d max 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96 65.96
min 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4 64.4
h max 1.75 1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5 2.5
min 1.69 1.69 1.69 1.93 1.93 1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43 2.43
d1 min 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3 3
