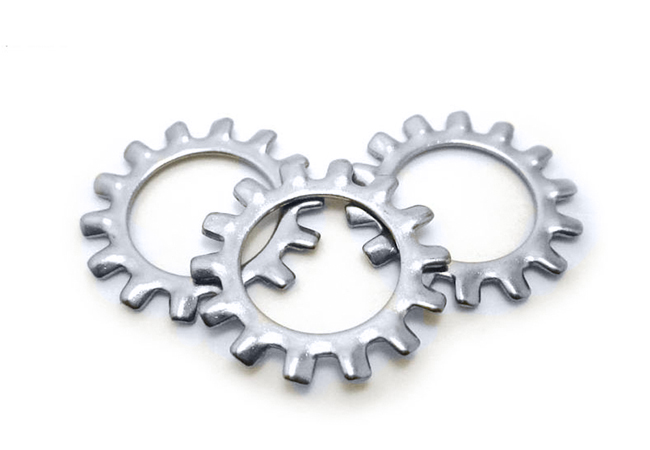

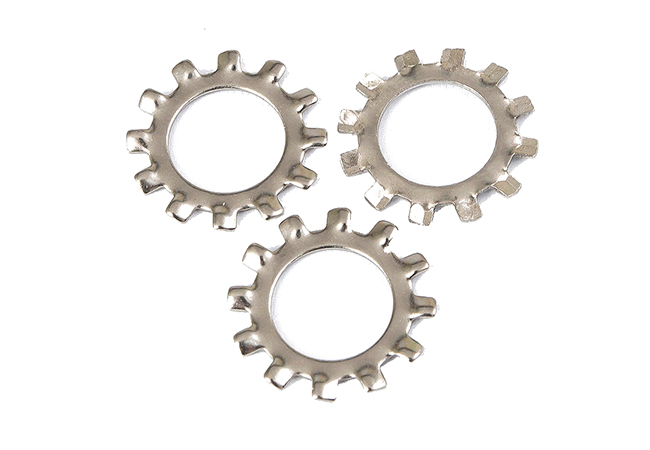

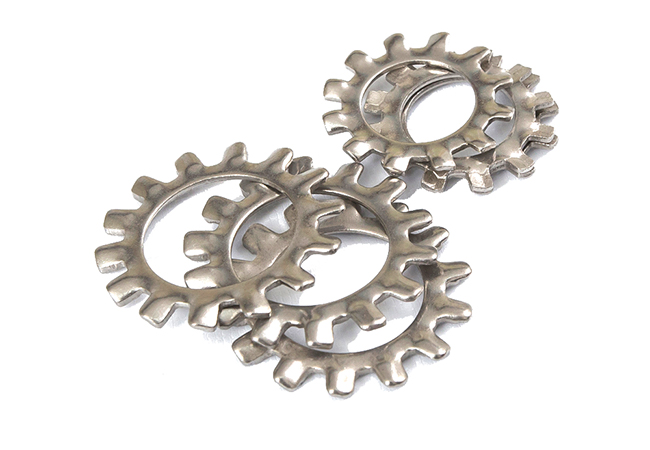

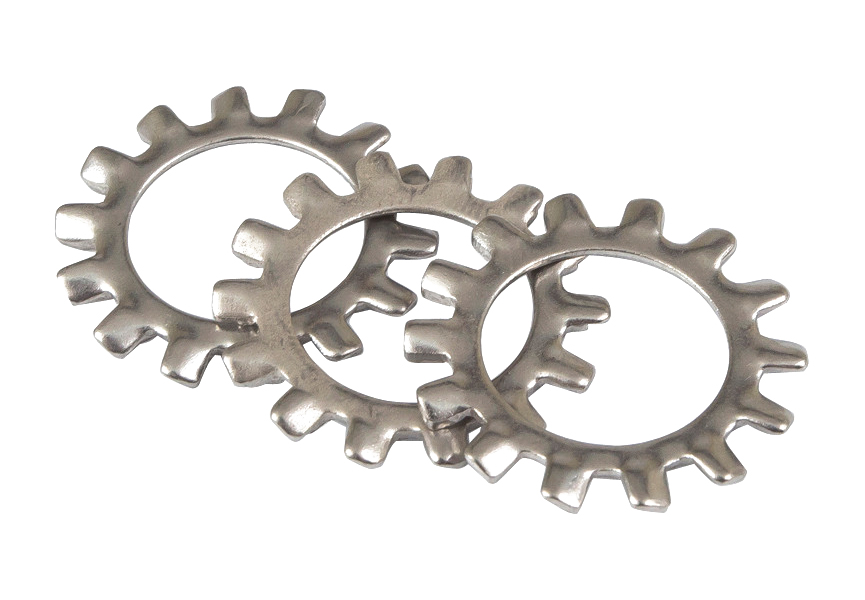

Arruelas de Dente Externas

  • Marca:

    T, TGR, XDM, OEM como exigência

  • Breve:

    Arruela de pressão externa

  • Superfície:

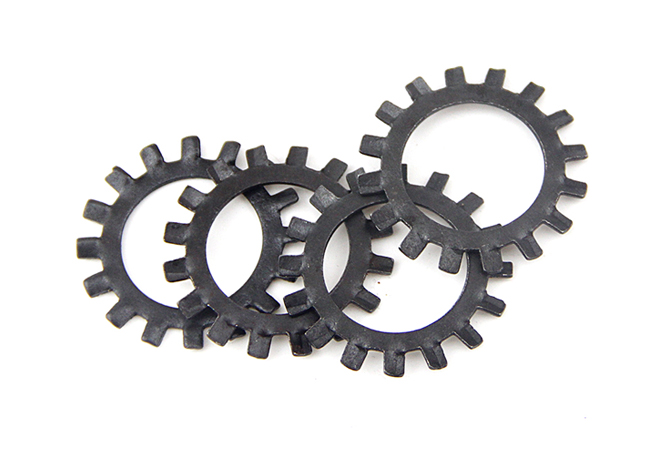

    Black, Cor lisa, galvanizada, etc.

  • Material:

    aço inoxidável304,316,316L, 317,317L, aço carbono, etc

  • Tamanho:

    1.7-31,#2-1,Personalizada

  • MOQ:

    De acordo com o tamanho
inquérito agora
Detalhes do produto

Padrão - ANSI / ASME B 18.21.1, UNI 8841A, IFI 532, JIS B 1251
Arruelas de trava de dente externo Os dentes na borda externa da arruela mordem a cabeça do parafuso e a junta para um aperto firme. Use com prendedores que tenham cabeças grandes o suficiente para fazer contato com os dentes, como pan, botão e parafusos da cabeça de fixação.

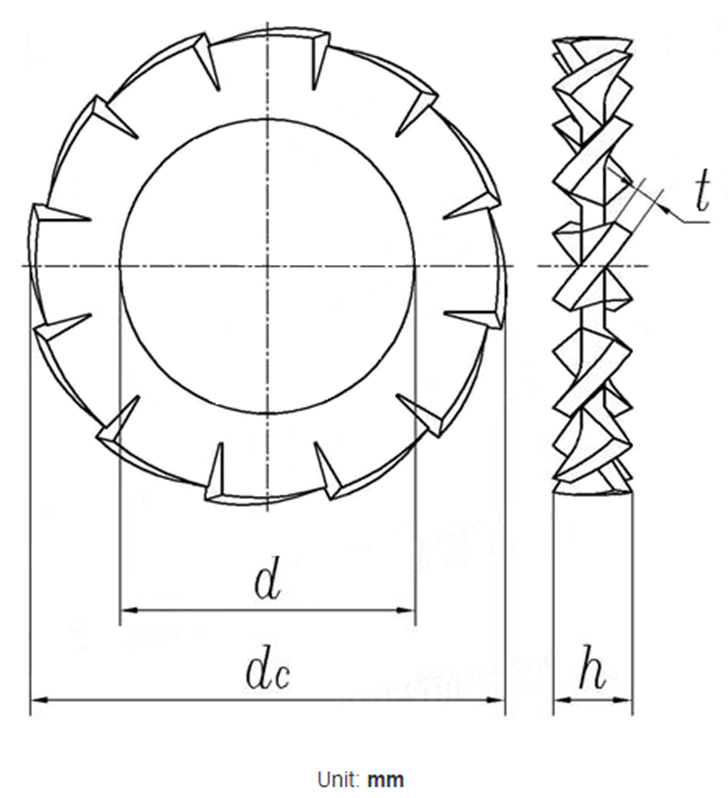

Rosca d 1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4
d min=tamanho nominal 1.7 2.2 2.7 3.2 3.7 4.3 5.3 6.4 7.4 8.4
max 1.84 2.34 2.84 3.38 3.88 4.48 5.48 6.62 7.62 8.62
dc max=tamanho nominal 3.6 4.5 5.5 6 7 8 10 11 12.5 15
min 3.3 4.2 5.2 5.7 6.64 7.64 9.64 10.57 12.07 14.57
t 0.3 0.3 0.4 0.4 0.5 0.5 0.6 0.7 0.8 0.8
Número de dentes min 9 9 9 9 10 11 11 12 14 14
per 1000 unidades≈kg 0.02 0.03 0.045 0.06 0.11 0.14 0.28 0.36 0.5 0.8
Para diâmetro nominal da rosca M1.6 M2 M2.5 M3 M3.5 M4 M5 M6 M7 M8
Rosca d 10.5 13 15 17 19 21 23 25 28 31
d min=tamanho nominal 10.5 13 15 17 19 21 23 25 28 31
max 10.77 13.27 15.27 17.27 19.33 21.33 23.33 25.33 28.33 31.39
dc max=tamanho nominal 18 20.5 24 26 30 33 36 38 44 48
min 17.57 19.98 23.48 25.48 29.48 32.38 35.38 37.38 43.38 47.38
t 0.9 1 1 1.2 1.4 1.4 1.5 1.5 1.6 1.6
Número de dentes min 16 16 18 18 18 20 20 20 22 22
per 1000 unidades≈kg 1.25 1.6 2.3 2.9 5 6 7.5 8 12 14
Para diâmetro nominal da rosca M10 M12 M14 M16 M18 M20 M22 M24 M27 M30
