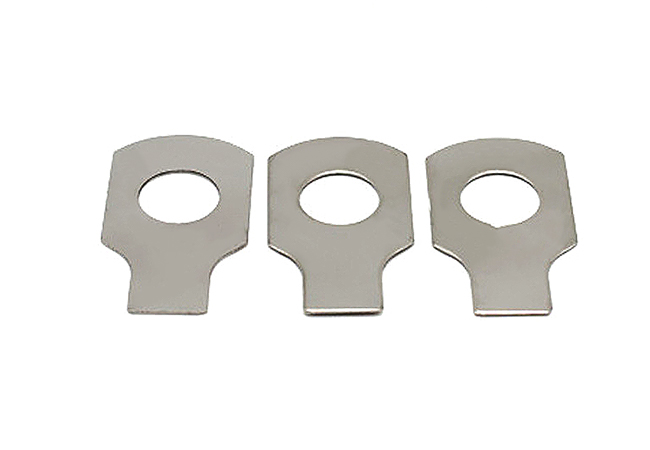

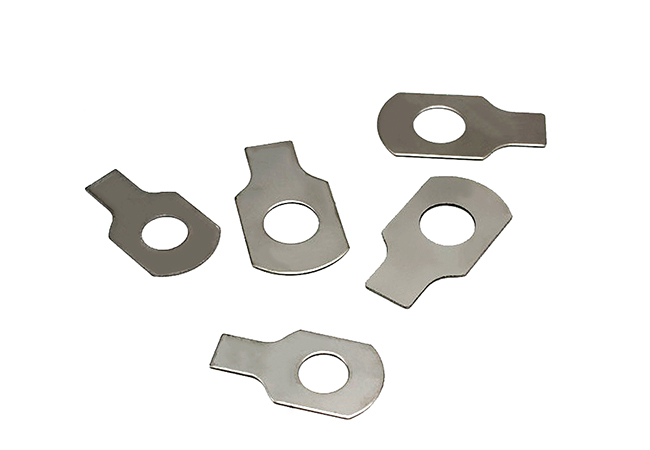

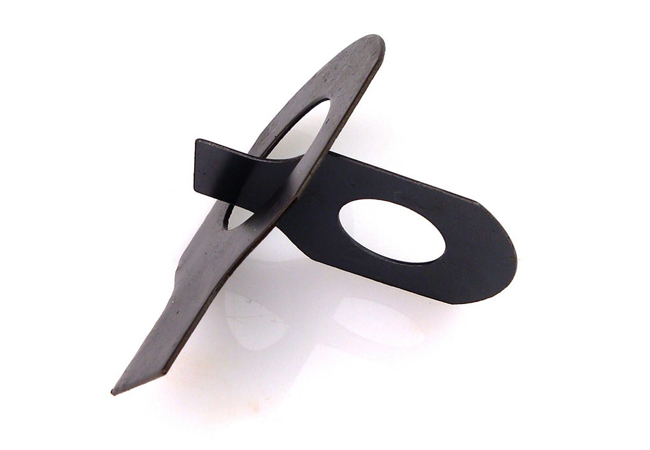

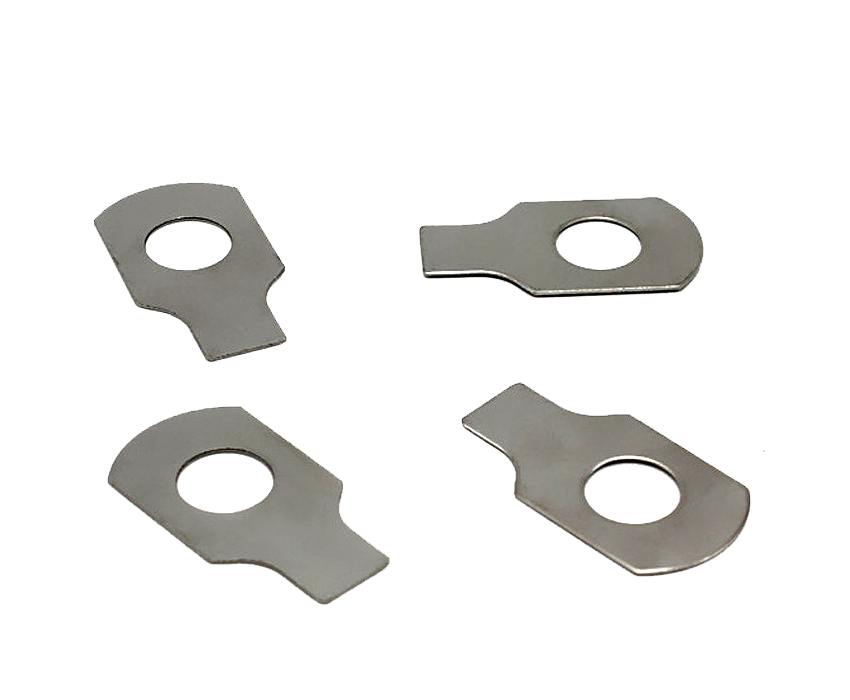

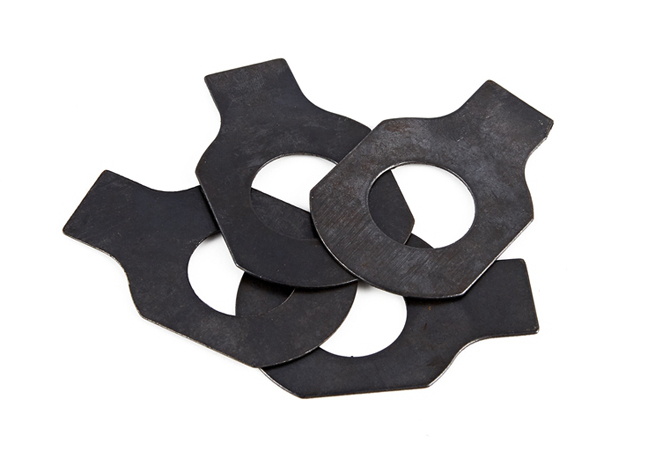

長いタブ付きのタブワッシャー

  • ブランド:

    T、TGR、XDM、OEMを要件として

  • 簡単な:

    DIN93、CNS 159、長いタブ付きタブワッシャー

  • 表面:

    黒、無地、亜鉛メッキなど

  • 素材:

    ステンレス製steel304、316、316L、317、317L、炭素鋼など

  • サイズ:

    3.2-54、カスタムメイド

  • MOQ:

    サイズ別
今すぐお問い合わせ
製品詳細

長いタブを備えたタブワッシャーは、トルクを効率的に処理するために必要な回転力をほとんど必要としません。 これらのワッシャーは、操作中の水の損失を防ぐために簡単に密閉することもできます。

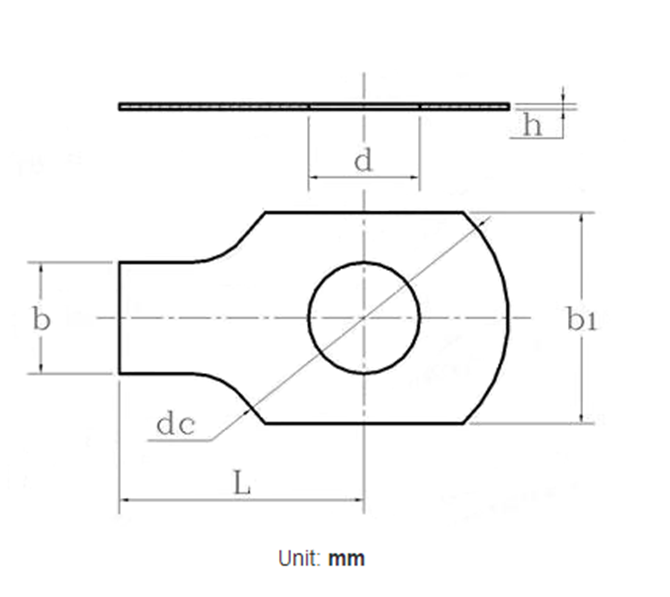

ねじ径用 M2.5 M3 M4 M5 M6 M8 M10 M12 (M14) M16
d 最大 2.95 3.5 4.5 5.6 6.76 8.76 10.93 13.43 15.43 17.43
min 2.7 3.2 4.2 5.3 6.4 8.4 10.5 13 15 17
dc 最大 8 10 14 17 19 22 26 32 32 40
min 7.64 9.64 13.57 16.57 18.48 21.48 25.48 31.38 31.38 39.38
L 公称サイズ 10 12 14 16 18 20 22 28 28 32
min 9.71 11.65 13.65 15.65 17.65 19.58 21.58 27.58 27.58 31.5
最大 10.29 12.35 14.35 16.35 18.35 20.42 22.42 28.42 28.42 32.5
h 0.4 0.4 0.4 0.5 0.5 0.5 0.5 1 1 1
b 3 4 5 6 7 8 10 12 12 15
b1 6 7 9 11 12 16 19 21 25 32
1000単位≈kg 0.17 0.25 0.42 0.74 0.91 1.27 1.7 4.8 5.12 8.21
ねじ径用 (M18) M20 (M22) M24 (M27) M30 M36 M42 M48
d 最大 19.52 21.52 23.52 25.52 28.52 31.62 37.62 43.62 50.62
min 19 21 23 25 28 31 37 43 50
dc 最大 45 45 50 50 58 63 75 88 100
min 44.38 49.38 49.38 49.38 57.26 62.26 74.26 87.13 99.13
L 公称サイズ 36 36 42 42 48 52 62 70 80
min 35.5 36.5 41.5 41.5 47.5 51.4 61.4 69.4 79.4
最大 36.5 36.5 42.5 42.5 48.5 52.6 62.6 70.6 80.6
h 1 1 1 1 1.5 1.5 1.5 1.5 1.5
b 18 18 20 20 24 26 30 35 40
b1 38 38 39 42 48 55 65 78 90
1000単位≈kg 10.93 11.83 12.61 12.68 25.81 31.17 43.81 60.28 77.9
