Tapones de tubo de enchufe

  • Marca:

    T, TGR, XDM, OEM como requisito

  • Breve:

    Hembra hexagonal interior enchufe macho

  • Superficie:

    Pulido; Anodizar; Níquel, zinc, estaño, cromo, baño de plata, tratamiento térmico: endurecimiento puntual, temple templado

  • Material:

    Aluminio, cobre, latón, acero inoxidable, acero, hierro, aleación, zinc, etc.

  • Tamaño:

    M1.4-M14 also Personalizada.

  • MOQ:

    Feel free t contact us for further inquiry.
consulta ahora
Detalles de producto

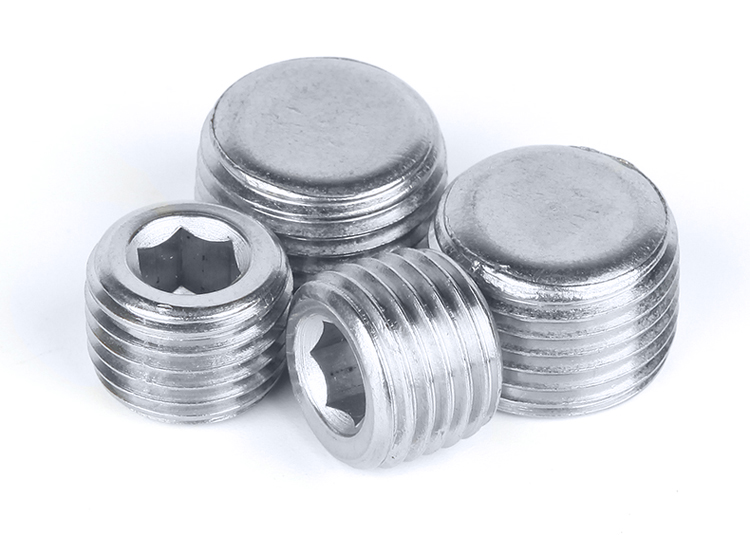

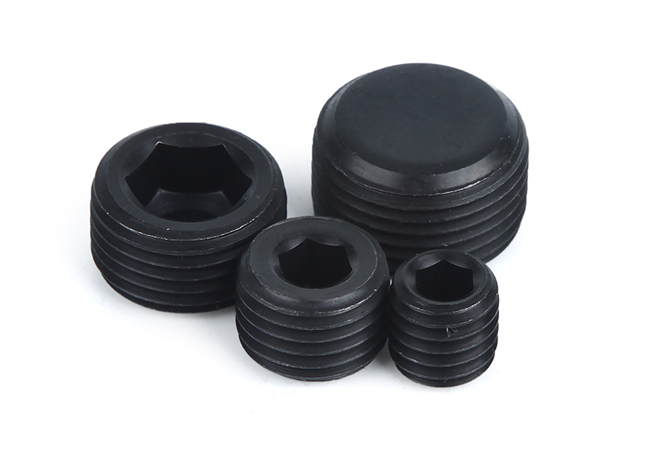

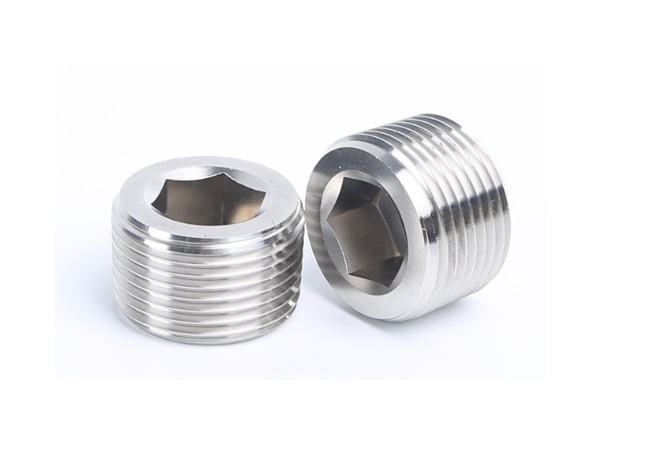

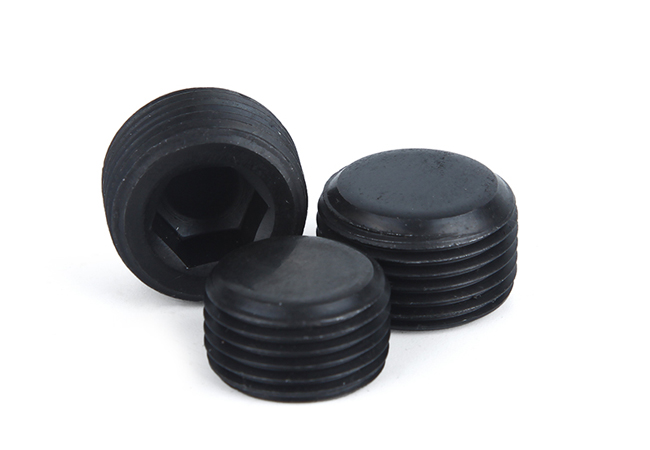

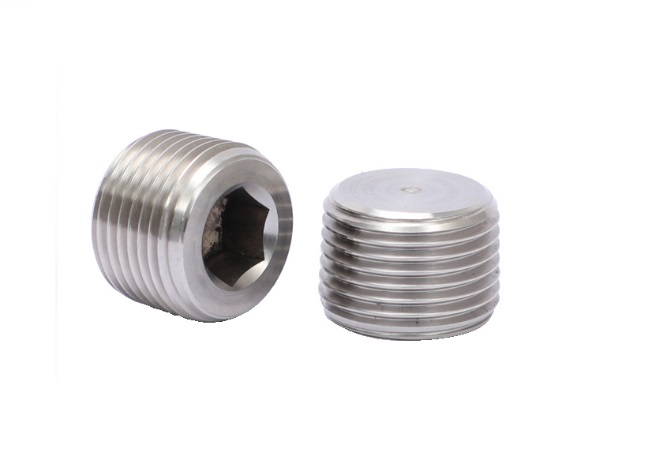

Tapón de tubo de rosca cónica, tapón de tubo, accesorio de tubo, tapón cónico con orificio hexagonal, disponible para ISO ROHS, SGS, maquinaria para la industria de la construcción
Otros estándares relevantes:
Tapones de rosca hexagonal DIN 908
Tapones de tubería con cabeza hexagonal DIN 909
DIN 910 Tapones de tornillo de cabeza hexagonal de alta resistencia
DIN 5586 Equipos de aire comprimido para vehículos ferroviarios, tapones de tornillo
DIN 7604 Tapones roscados de cabeza hexagonal para trabajo liviano

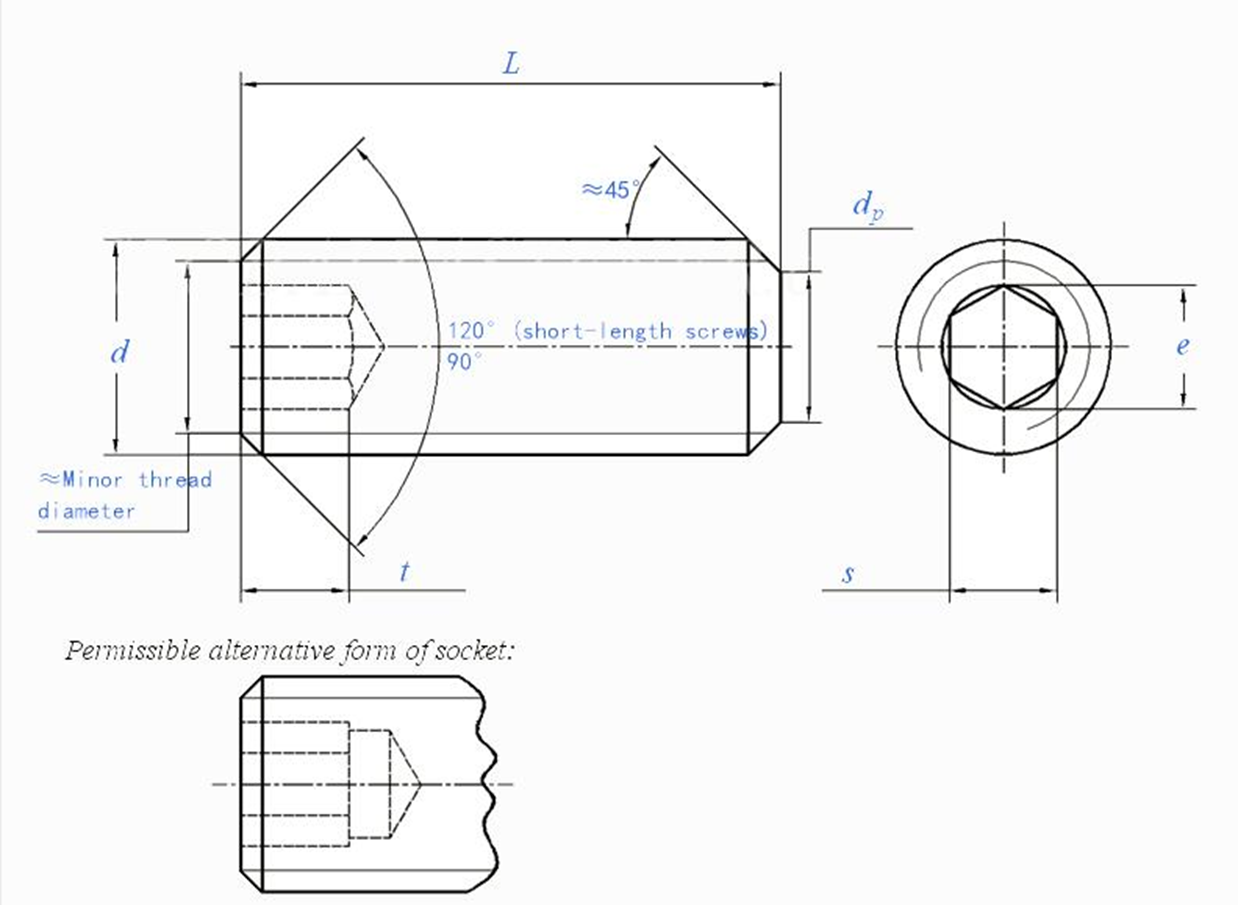

Rosca de tornillo d M1.4 M1.6 (M1.8) M2 M2.5 M3 M4 M5 M6
P Tono 0.3 0.35 0.35 0.4 0.45 0.5 0.7 0.8 1
dp max 0.7 0.8 0.9 1 1.5 2 2.5 3.5 4
min 0.45 0.55 0.65 0.75 1.25 1.75 2.25 3.2 3.7
e min 0.803 0.803 0.803 1.003 1.427 1.73 2.3 2.87 3.44
s Medida nominal 0.7 0.7 0.7 0.9 1.3 1.5 2 2.5 3
max 0.724 0.724 0.724 0.902 1.295 1.545 2.045 2.56 3.08
min 0.711 0.711 0.711 0.889 1.27 1.52 2.02 2.52 3.02
t min short 0.6 0.7 0.8 0.8 1.2 1.2 1.5 2 2
larga 1.4 1.5 1.6 1.7 2 2 2.5 3 3.5
Rosca de tornillo d M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P Tono 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
dp max 5.5 7 8.5 10 12 13 15 17 18
min 5.2 6.64 8.14 9.64 11.57 12.57 14.57 16.57 17.57
e min 4.58 5.72 6.86 6.86 9.15 11.43 11.43 13.72 13.72
s Medida nominal 4 5 6 6 8 10 10 12 12
max 4.095 5.095 6.095 6.095 8.115 10.115 10.115 12.142 12.142
min 4.02 5.02 6.02 6.02 8.025 10.025 10.025 12.032 12.032
t min corta 3 4 4.8 5.6 6.4 7.2 8 9 10
larga 5 6 8 9 10 11 12 13.5 15
